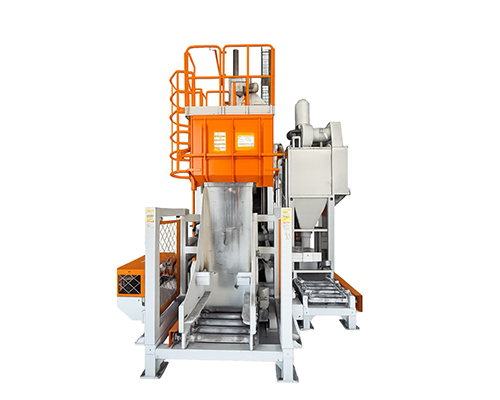

Junhe® Modello B650A Crawler Shot Blasting Machine

La sabbiatrice a cingoli Junhe® B650A è principalmente applicata per la pulizia superficiale in batch di pezzi metallici di piccole e medie dimensioni. Azionati da un cingolo in gomma, i pezzi continuano a ruotare continuamente. Nel frattempo, le ruote di sabbiatura ad alta velocità proiettano graniglia abrasiva uniformemente sulle superfici dei pezzi per rimuovere strati di ossido, ruggine e altri residui, consentendo ai pezzi di raggiungere la pulizia superficiale e la rugosità richieste per le successive lavorazioni.

Integrata con alimentazione automatica, pulizia a sabbiatura, riciclo della graniglia, scarico vibrante, rimozione della polvere e controllo elettrico, l'attrezzatura vanta una struttura ragionevole, facilità d'uso, funzionamento stabile e manutenzione conveniente.

Carico pezzi → Alimentazione idraulica → I pezzi entrano nella cabina di sabbiatura → Rotazione dei pezzi azionata dal cingolo → Pulizia a sabbiatura ad alta velocità → Riciclo e circolazione automatica della graniglia → Inversione del cingolo per lo scarico → Trasporto tramite vaglio vibrante → Raccolta pezzi

Durante il funzionamento, i cesti di materiale caricati con i pezzi vengono posizionati sul meccanismo di alimentazione e il sistema idraulico inclina i pezzi nella cabina di sabbiatura. Il cingolo in gomma continua a ruotare per far ruotare completamente i pezzi, garantendo un bombardamento uniforme della graniglia su tutte le superfici dei pezzi.

Dopo la sabbiatura, il cingolo gira in senso inverso per inviare i pezzi sul vaglio vibrante, che trasporta le parti finite nei contenitori di raccolta tramite vibrazione. La graniglia abrasiva usata viene raccolta, sollevata, vagliata e separata prima di essere reimmessa nel sistema di sabbiatura per il riutilizzo ciclico.

La rotazione continua azionata dal cingolo in gomma consente un impatto completo della graniglia su tutti i lati dei pezzi, garantendo una qualità di pulizia costante per lotti di grandi dimensioni.

Dotato di ruota di sabbiatura accoppiata direttamente LS-360B con una potenza di 7,5 kW. I componenti chiave soggetti a usura sono realizzati in lega di cromo elevato con eccezionale resistenza all'abrasione.

Dotato di unità di alimentazione idraulica e vaglio di scarico vibrante per realizzare l'alimentazione, lo scarico e il trasporto automatico dei pezzi, riducendo notevolmente il carico di lavoro manuale.

Il sistema di circolazione della graniglia è composto da coclea, elevatore a tazze, separatore ad aria e valvola di controllo della graniglia, completando la raccolta, la separazione e il riutilizzo ciclico automatico della graniglia di sabbiatura.

Configurato con un collettore di polvere a cartuccia con sistema di pulizia a impulsi e un volume d'aria di circa 4.000 m³/h. La sua efficienza di raccolta della polvere raggiunge oltre il 98,98% per particolato di 0,5 µm.

Adotta il controllo PLC + touchscreen. Gli operatori possono impostare parametri di processo tra cui durata della sabbiatura, corrente di sabbiatura e frequenza della graniglia. Sono disponibili funzioni di visualizzazione dello stato dell'attrezzatura in tempo reale e allarme guasti.

La parete interna della cabina di sabbiatura è rivestita con rivestimenti resistenti all'usura in acciaio ad alto contenuto di manganese, e piastre in lega resistenti all'usura sostituibili sono aggiunte nelle zone di impatto elevato. La macchina è dotata di pulsanti di arresto di emergenza, protezioni di sicurezza, piattaforme di manutenzione e corrimano di sicurezza.

Tutti i parametri sono soggetti alla proposta tecnica e ai disegni finali confermati.

La sabbiatrice a cingoli B650A è composta principalmente dalle seguenti unità:

1. Gruppo ruota di sabbiatura
2. Cabina di pulizia a sabbiatura
3. Sistema di funzionamento a cingoli in gomma
4. Meccanismo di alimentazione idraulica
5. Vaglio di scarico vibrante
6. Sistema di circolazione della graniglia
7. Sistema di rimozione della polvere a cartuccia a impulsi
8. Sistema di controllo elettrico
9. Piattaforma di manutenzione e dispositivi di protezione di sicurezza

Adatto per pezzi di piccole e medie dimensioni che possono ruotare liberamente e resistere ai danni da collisioni reciproche. Viene applicato per i seguenti trattamenti superficiali dei pezzi:

• Rimozione ruggine e pulizia
• Decalcinazione di scaglie di ossido
• Pulizia residui di sabbia di fonderia
• Preparazione superficiale prima del rivestimento
• Regolazione della rugosità superficiale
