Dettagli:
|
Colore: | Argenteo | Dimensione interna: | 20000mm×2500mm×3500mm |
---|---|---|---|
Capacità termica: | 300000KCAL/H | Temperatura di trattamento massima: | 350℃ |
Temperature uniformity control: | ±5℃ | Avg.heating up time: | 40min |
Max load capacity/mesh-belt: | 200kg/㎡ | Max output: | 8000kg/h |
Evidenziare: | Forno di trattamento termico,Rivestimento galvanico dello zinco |
Il parametro principale è conforme alla progettazione finale ed approvata

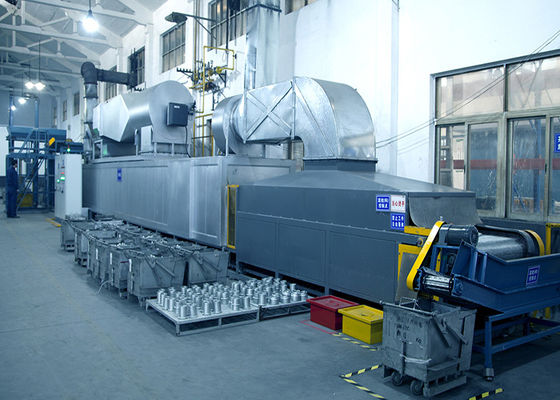

Misure di forma 20000mm×2500mm×3500mm della fornace (la lunghezza di trattamento della sezione è 13m)
Impiegati di trattamento stimati massimi. 330℃
La velocità di trasporta v=0.25~0.45m/min
Larghezza della maglia-cinghia 1000mm
Efficace altezza della gola 300mm
Capacità del riscaldamento a gas di 300000Kcal/h
Capacità installata 25.2KVA
Touch screen del pannello di operazione/lingua inglese & cinese
Temperatura che controlla ±5℃
Processo operativo di trattamento del levelling→ di carico del → di tecnica che preriscalda → che cura → che si raffredda e che scarica
Struction e descrizioni
Pricipalmente strutturato di caricamento e delle sezioni uncloading, gli HL del sistema di raffreddamento, trasportano l'unità, il corpo, i sistemi di generazione e di circolazione dell'aria di corrente d'aria calda, sistema di controllo elettrico ecc. È progettato specialmente per la mano di Geomet (ed adatto a qualunque altra mano del fiocco dello zinco di marche, a nessuna acqua base della materia o a pittura della solvente-base). Controllato alto--automaticly con velocità della maglia-blet regolato, può completamente soddisfare tutti i processi di trattamento.
Sezione di caricamento:
Qui la piattaforma di caricamento e trasporta l'unità è progettata. Per avere strato ricoprente dello smoth, la distanza adatta del livellamento è considerata.
Scarico della sezione:
Qui la piattaforma scaricante e trasporta l'unità è progettata.
Sistema di raffreddamento:
La funzione degli HL del sistema di raffreddamento, composta con la cellula di raffreddamento, fornendo e presa d'aria di scarico ventilatore e, è di applicare il raffreddamento delle parti curate. L'alto ventilatore centrifugo esterno del rotore è adottato. E l'isolamento termico è installato all'uscita ed all'entrata della cellula.
Trasporti le unità
La catena di azionamento (40Mn), l'acciaio senza cuciture di φ27㎜ sostiene tube3, la maglia-cinghia dell'acciaio inossidabile (adatti per M6), la scatola di riduzione, il dispositivo di tensione, le ruote dentate di azionamento, l'albero motore e la pista.
Corpo
Qui il corpo contiene il sistema dell'Bagnato-emorragia ed i sistemi di generazione e di circolazione dell'aria di corrente d'aria calda e l'inclusione:
Il corpo contiene il preriscaldamento ed il trattamento delle due sezioni. Il preriscaldamento pricipalmente si libera del bagnato in tempreture basso e nel trattamento dei solidifys della sezione lo strato ricoprente in alto tempreture. Tutti i tempretures in queste due sezioni possono essere regolati e controllati. il silicato di alluminio di spessore di 180mm è riempito fra la interno-parete (piatto dell'acciaio inossidabile di 1.5mm) e la esterno-parete (piatto laminato a freddo 1,5 millimetri). Per ridurre il ponte termico ed assicurare il expansivity termico, tutti i piatti interni ed esterni non sono sigillati.
sistema dell'Bagnato-emorragia
Questo sistema, pricipalmente contenendo il fan ed il tubo deumidificanti, si libera del bagnato volatilizzati dal livellamento e mentre riscalda dallo strato ricoprente, per raggiungere la migliore superficie del rivestimento.
Sistemi di generazione e di circolazione dell'aria di corrente d'aria calda:
Ci sono due insiemi del questo generi di sistemi. Uno è per il preriscaldamento a proposito del riscaldamento elettrico e l'altro è per il trattamento a proposito del riscaldamento a gas. Entrambi adottano gli aeratori per raggiungere lo scambio termico fra la fornace ed i bruciatori.
I fan ed i tubi di circolazione pricipalmente sono progettati per i sistemi a circolazione d'aria di corrente d'aria calda. Ed i tubi sono fatti dell'acciaio inossidabile di 2.0mm.
Scarico dell'unità
La sua funzione è di scaricare le parti ricoperte dalla maglia-cinghia della fornace nel caso del riciclaggio.
Widthness della catena a maglie del piatto: 270mm
Trasporti la velocità: 2,5 m/min
Scatola di riduzione: 0.75KW
Sistema di controllo elettrico:
L'operazione del touch screen è adottata, così easyly voi può controllare tutte le azioni della fornace, quale controllo il dispositivo di azionamento della maglia-cinghia, del dispositivo di regolamento della velocità, dei sistemi di generazione e di circolazione dell'aria di corrente d'aria calda, il tempreture che percepisce, sistema del riscaldamento dell'Bagnato-emorragia ecc.
