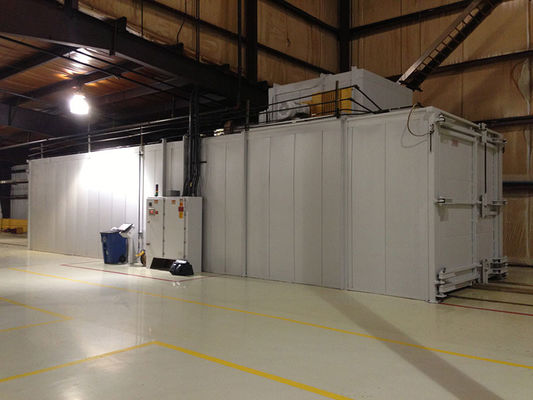

Spolverizzi il riscaldamento a gas ricoprente che cura Oven Uniformed Temperature

Il parametro principale è conforme alla progettazione finale ed approvata

Vantaggi:

1. Controllo automatico del &time di temperatura

2. Ventilatore ad alta temperatura di resistenza

3. Riscaldamento di circolazione dell'aria calda, uniformità di temperatura

Le misure della fornace modellano 20000mm×2500mm×3500mm (la lunghezza di trattamento della sezione è 13m)

Impiegati di trattamento stimati massimi. 330℃

La velocità di trasporta v=0.25~0.45m/min

Larghezza della maglia-cinghia 1000mm

Efficace altezza della gola 300mm

Capacità del riscaldamento a gas di 300000Kcal/h

Capacità installata 25.2KVA

Touch screen del pannello di operazione/lingua inglese & cinese

Temperatura che controlla ±5℃

Processo operativo di trattamento del levelling→ di carico del → di tecnica che preriscalda → che cura → che si raffredda e che scarica

Struction e descrizioni

Pricipalmente strutturato delle sezioni di carico e uncloading, gli HL del sistema di raffreddamento, trasportano l'unità, il corpo, i sistemi di generazione e di circolazione dell'aria di corrente d'aria calda, sistema di controllo elettrico ecc. È progettato specialmente per la mano di Geomet (ed adatto a tutte le altre marche non zinchi la mano del fiocco, acqua base della materia o la pittura della solvente-base). Alto--automaticly controllato con velocità della maglia-blet regolato, può completamente soddisfare tutti i processi di trattamento.

Sezione di carico:

Qui la piattaforma di caricamento e trasportare l'unità è progettata. Per avere strato del rivestimento dello smoth, la distanza adatta del livellamento è considerata.

Scarico della sezione:

Qui la piattaforma scaricante e trasportare l'unità è progettata.

Sistema di raffreddamento:

La funzione degli HL del sistema di raffreddamento, composta con la cellula di raffreddamento, fornendo e presa d'aria di scarico ventilatore e, è di applicare il raffreddamento delle parti curate. L'alto ventilatore centrifugo esterno del rotore è adottato. E l'isolamento termico è installato all'uscita ed all'entrata della cellula.

Trasporti le unità

La catena di azionamento (40Mn), l'acciaio senza cuciture di φ27㎜ sostiene tube3, la maglia-cinghia di acciaio inossidabile (misura per M6), la scatola di riduzione, il dispositivo di tensione, le ruote dentate di azionamento, l'albero motore e la pista.

Corpo

Qui il corpo contiene il sistema dell'Bagnato-emorragia ed i sistemi di generazione e di circolazione dell'aria di corrente d'aria calda e l'inclusione:

Il corpo contiene il preriscaldamento ed il trattamento delle due sezioni. Il preriscaldamento pricipalmente si libera del bagnato in tempreture basso e nel trattamento dei solidifys della sezione lo strato ricoprente in alto tempreture. Tutti i tempretures in queste due sezioni possono essere regolati e controllati. il silicato dell'alluminio di spessore di 180mm è riempito fra la interno-parete (piatto di acciaio inossidabile di 1.5mm) e la esterno-parete (1,5 millimetri hanno laminato a freddo il piatto). Per ridurre il ponte termico ed assicurare il expansivity termico, tutti i piatti interno e l'esterno non sono sigillati.

sistema dell'Bagnato-emorragia

Questo sistema, pricipalmente contenendo il fan ed il tubo deumidificanti, si libera del bagnato volatilizzati dal livellamento e dal riscaldamento di attimo dallo strato ricoprente, per raggiungere la migliore superficie ricoprente.

Sistemi di generazione e di circolazione dell'aria di corrente d'aria calda:

Ci sono due insiemi del questo generi di sistemi. Uno è per il preriscaldamento a proposito del riscaldamento elettrico e l'altro è per il trattamento a proposito del riscaldamento a gas. Entrambe adotta gli aeratori per raggiungere lo scambio termico fra la fornace ed i bruciatori.

I fan ed i tubi di circolazione pricipalmente sono progettati per i sistemi a circolazione d'aria di corrente d'aria calda. Ed i tubi sono fatti dell'acciaio inossidabile di 2.0mm.

Scarico dell'unità

La sua funzione è di scaricare le parti ricoperte dalla maglia-cinghia della fornace nel ricicla la cassa.

Widthness della catena a maglie del piatto: 270mm

Trasporti la velocità: 2,5 m/min

Scatola di riduzione: 0.75KW

Sistema di controllo elettrico:

L'operazione del touch screen è adottata, in modo da easyly potete controllare tutte le azioni della fornace, quale controllo il dispositivo di azionamento della maglia-cinghia, del dispositivo di regolamento della velocità, dei sistemi di generazione e di circolazione dell'aria di corrente d'aria calda, il tempreture di riscaldamento che percepisce, sistema dell'Bagnato-emorragia ecc.
